商品の詳細:
|
| 製品名: | 40G QSFPのトランシーバー | 波長: | 1310nm |
|---|---|---|---|
| 間隔: | 10KM | データ転送速度: | 10Gb/s |
| インターフェイス: | 二重LC | 電源: | 単一+3.3V |
| 保証: | 3年 | 適用: | イーサネット、繊維チャネル、インターフェイスを転換するスイッチ |
| ハイライト: | Sfp Fiber Optic Transceiver,1310NM Fiber Optic Transceiver,QSFP Fiber Optic Transceiver |
||

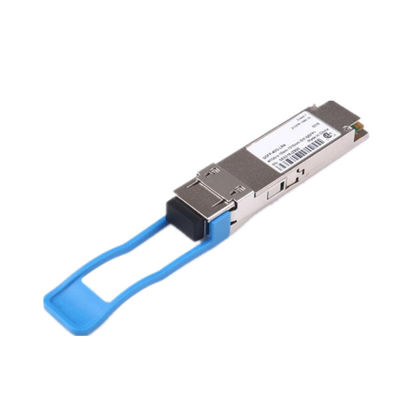

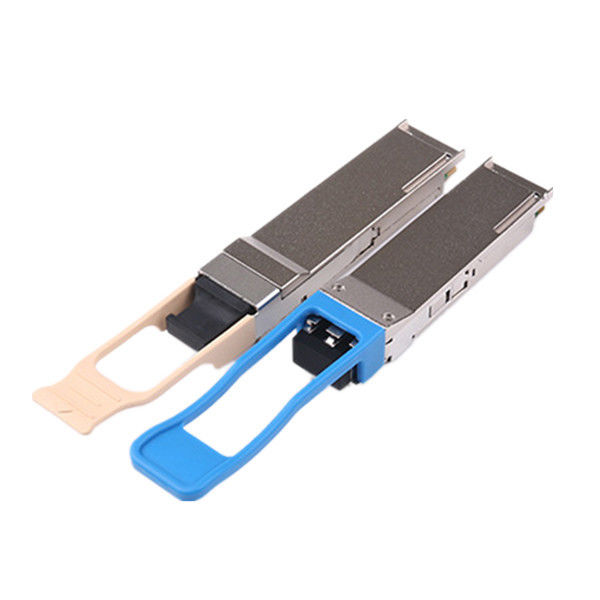

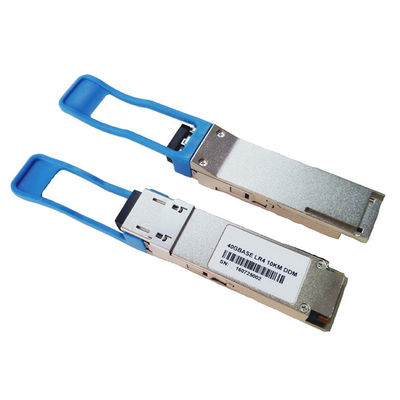

40G QSFP PSM LR4は平行40Gb/sクォードの小さい形態要因プラグイン可能な（QSFP+）光学モジュールである。Itprovidesは左舷密度およびトータル システムの原価節約を高めた。QSFP+双方向通信の光学モジュールは4チャネル、単一モード繊維の10kmの40Gb/sの総合データ率のための10Gb/s操作が各可能を送受信するために独立者を提供する。
MTP/MPOのコネクターが付いている光ファイバーのリボン・ケーブルはQSFP+モジュールの容器に差し込むことができる。適切な直線は容器の中のガイド ピンによって保障される。ケーブルは通常適切なチャネル間の直線のためにねじることができない。電気関係はMSAの条件ごとのzプラグイン可能な38ピン コネクターを通して達成される。
特徴
変数
| パッケージ（形式要素） | QSFP+ |
| データ転送速度（典型的な） | 10.3 Gbps/CH |
| 中心の波長 | 1310nm |
| 間隔 | 10km |
| 診断 | デジタル モニター |
| 送信機 | 4CH 1310nm DFBレーザー |
| 受信機 | 4CH PINの光検出機構の配列 |
| 出力電力TX （dBm） | -5.5~+1.5 |
| RXの感受性（dBm） | -12.6 |
| 低く/高い場合温度 | 0°C~70°C |
| 電圧供給（典型的な） | 3.3v |
| コネクター | PINのないMTP/MPOの8程度SMF |
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 | ノート | |
| 送信機 | |||||||
| 中心の波長 | λC | 1270 | 1310 | 1350 | nm | 1 | |
| RMSの分光幅 | λrms | 3.5 | nm | 1 | |||
| 平均進水力、各車線 | PAVG | -5.5 | -0.5 | +2.3 | dBm | ||
| 光学調節広さ（OMA） | POMA | -4.5 | -0.5 | +3.5 | dBm | 1 | |
| 何れかの2つの車線間の進水力の相違 | Ptxのdiff | 5.0 | dB | ||||
| 送信機および分散の罰（TDP）引くOMAの進水力、各車線 | OMA-TDP | -9.7 | dBm | 1 | |||
| 上昇/落下の時間 | Tr/Tf | 50 | ps | ||||
| 絶滅の比率 | ER | 3.5 | dB | ||||
| 相対的な強度の騒音 | Rin | -128 | dB/Hz | ||||
| 光学リターン・ロスの許容 | TOL | 12 | dB | ||||
| 送信機の反射率 | RT | -12 | dB | ||||
| 送信機の目マスクの差益 | EMM | 10 | % | 2 | |||
| 送信機の目マスク定義{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} | ||||||
| 平均電源遮断の進水の送信機、各車線 | Poff | -30 | dBm | ||||
| 受信機 | |||||||
| 中心の波長 | λC | 1270 | 1310 | 1350 | nm | ||
| 損傷閾値 | THd | +3 | dBm | ||||
| 積み過ぎ、各車線 | OVL | +1 | dBm | ||||
| OMAの各車線の受信機の感受性 | SEN | -12.5 | dBm | ||||
| 相違の受け取るため何れかの2つの車線（OMA）間の力を | Prxのdiff | 5.0 | dB | ||||
| 信号の損失は境界を主張する | LOSA | -30 | dBm | ||||
| 信号の損失のDeassertの境界 | LOSD | -15 | dBm | ||||
| LOSヒステリシス | LOSH | 0.5 | 6 | dB | |||
| 光学リターン・ロス | ORL | -12 | dBm | ||||
| 電気3 dB上部のCutoffFrequencyの各車線を受け取りなさい | Fc | 12 | GHz | ||||
注:
1. 送信機の波長、TDP specs引くOMAにリンク性能を保証するために会うRMSの分光幅および力の必要性。
2. 目の図表は1000の波形とテストされる。
FAQ
Q1. 私はこのプロダクトのためのサンプル発注があってもいいか。
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である。
Q2. 調達期間についての何か。
:サンプルは3-6日を、大量生産の時間必要とする順序の量のための1-2週をもっとより必要とする
Q3. サンプル順序のためのMOQの限界があるか。
:低いMOQ、サンプル点検のための1pcは利用できる
Q4. いかに着くために商品をそしてどの位それ取る出荷するか。
:私達は通常DHL、UPS、Federal ExpressまたはTNTによって出荷する。通常着くために3-5日かかる。航空会社および海の船積みはまた任意である。
