商品の詳細:
|
| 製品名: | 繊維光学のトランシーバー | 繊維のタイプ: | 単一繊維の単一モード |
|---|---|---|---|
| インターフェイス: | SC ST | 波長: | 1310/1550nm |
| 間隔: | 100mから120km | データ転送速度: | 1.25G |
| 実用温度: | Commerical:0から70 °C 産業:- 40から85 °C | 供給電圧: | 3.3V/5V |
| 保証: | 1年 | 適用: | ギガビットのイーサネット、繊維チャネル、インターフェイスを転換するスイッチ |
| ハイライト: | 1x9繊維光学のトランシーバー,ISO9001 1x9の繊維光学のトランシーバー,1.25G Bidi SFPのトランシーバー |
||

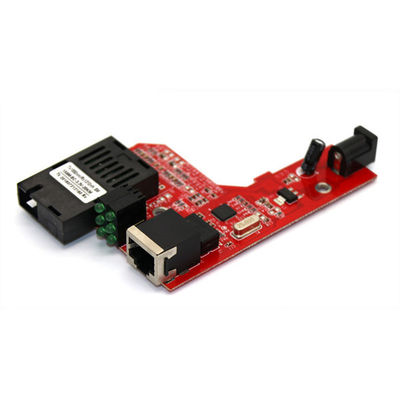

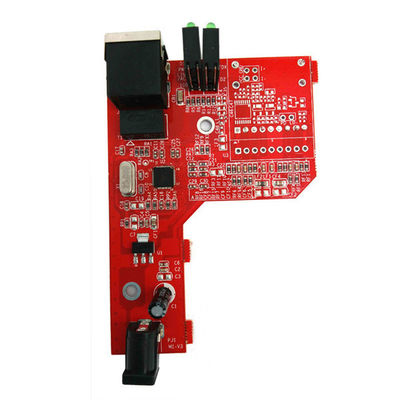

Giga媒体のコンバーターのための繊維光学のトランシーバー1.25G Bidi SC ST 1x9モジュール
記述

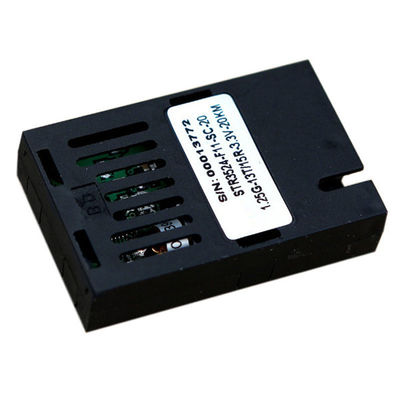

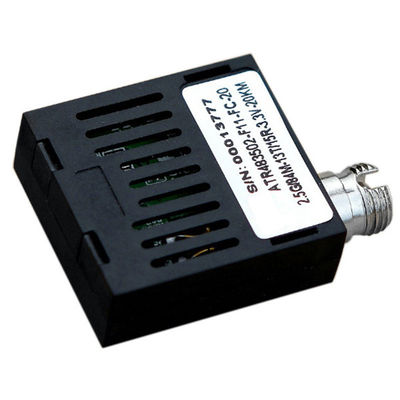

1x9光学トランシーバーは0~2.67Gbpsデータ・リンクの使用のために設計されている。それは業界標準のコネクターと互換性があるSC/FC/STの光学港を提供する。送信機および受信機は両方上のプラスチック カバーおよび最下の盾とともに包まれる。
特徴
単一繊維の二方向伝達
標準的な1×9足跡
任意単一SC、FCまたはSTのコネクター
単一+3.3Vまたは+5Vの電源
PECLの差動入出力
PECL/LVPECLまたはTTL/LVTTLの信号検出の出力代わり
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | -40 | 85 | °C | ||
| 相対湿度 | 5 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
光学特徴
l）送信機
| arameter | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 作動の波長 | λC | 1270 | 1310 | 1360 | nm | |
| 1470 | 1490 | 1510 | ||||
| Ave.出力電力（可能にされる） | Po | -8 | -4 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| RMSの分光幅 | Δλ | 4 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.26 | ps | 2 | ||
| 出力目マスク | IEEE802.3 z （クラス1のレーザーの安全）と迎合的 | |||||
ノート（1）:2^23-1 NRZ PRBSパターンの測定
ノート（2）:送信機の目マスク定義
2）受信機
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 作動の波長 | 1470 | 1490 | 1510 | nm | ||
| 1270 | 1310 | 1360 | ||||
| 感受性 | Psen | -22 | dBm | 1 | ||
| 積み過ぎMin.の | Pimax | -3 | dBm | |||
| LOSは主張する | Pa | -35 | dBm | |||
| LOSは非主張する | Pd | -23 | dBm | 2 | ||
| LOSヒステリシス | Pd Pa | 0.5 | 6 | dB |
ノート（1）:光源1490nm （1310nm）と測定される、ER=9dB;BER =<10>
ノート（2）:LOSが非主張したときに、RX data+/-の出力は信号の出力である。
発注情報
| 1x9モジュールBIDI、LC、Tx1310/Rx1550nm 1.25Gbps、DDMとの20km、 |
| 1x9モジュールBIDI、LC、Tx1550/Rx1310nm 1.25Gbps、DDMとの20km、 |
| 1x9モジュールBIDI、LC、Tx1310/Rx1550nm 1.25Gbps、DDMなしの20km、 |
| 1x9モジュールBIDI、LC、Tx1550/Rx1310nm 1.25Gbps、DDMなしの20km、 |
