1.25G Lcのコネクター20Kmの単一の二方向の光学トランシーバー

二方向の繊維光学のトランシーバー1.25G Lcのコネクター20Km単一繊維Sfpモジュール

記述

SFP-BIDIのトランシーバーは高性能、1.25Gbps/1.0625Gbpsの二重データ レートを支える費用効果が大きいモジュールである
SMF.Theのトランシーバーとの120kmの伝送距離は3つのセクションから成っている:DFBレーザーの送信機、PINフォトダイオード
TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合される。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。
トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。詳細については、SFP MSAを参照しなさい。


特徴

●作動の場合温度:
Commerical:産業0から70 °C:- 40から85 °C


絶対最高評価

変数	記号	Min.	最高。	単位	ノート
供給電圧	Vcc	-0.5	4.0	V
保管温度		-40	85	°C
相対湿度		5	85	%



注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。

概要のオペレーティング特性

変数	記号	Min.	タイプ	最高。	単位	ノート
データ転送速度			1250		Mb/s
供給電圧	Vcc	3.13	3.3	3.47	V
現在の供給	Icc5			220	mA
作動の場合の臨時雇用者。	Tc	0		70	°C
		-10		80	°C
		-40		85	°C

光学特徴

l）送信機

arameter	記号	Min.	タイプ	最高。	単位	ノート
作動の波長	λC	1270	1310	1360	nm
		1470	1490	1510
Ave.出力電力（可能にされる）	Po	-8		-4	dBm	1
絶滅の比率	ER	9			dB	1
RMSの分光幅	Δλ			4	nm
上昇/落下の時間（20%~80%）	Tr/Tf			0.26	ps	2
出力目マスク	IEEE802.3 z （クラス1のレーザーの安全）と迎合的

ノート（1）:2^23-1 NRZ PRBSパターンの測定

ノート（2）:送信機の目マスク定義

2）受信機

変数	記号	Min.	タイプ	最高。	単位	ノート
作動の波長		1470	1490	1510	nm
		1270	1310	1360
感受性	Psen			-22	dBm	1
積み過ぎMin.の	Pimax	-3			dBm
LOSは主張する	Pa	-35			dBm
LOSは非主張する	Pd			-23	dBm	2
LOSヒステリシス	Pd Pa	0.5		6	dB

ノート（1）:光源1490nm （1310nm）と測定される、ER=9dB;BER =<10>

ノート（2）:LOSが非主張したときに、RX data+/-の出力は信号の出力である。



発注情報

SFP BIDI、LC、Tx1310/Rx1550nm 1.25Gbps、DDMとの20km、

SFP BIDI、LC、Tx1550/Rx1310nm 1.25Gbps、DDMとの20km、

SFP BIDI、LC、Tx1310/Rx1550nm 1.25Gbps、DDMなしの20km、

SFP BIDI、LC、Tx1550/Rx1310nm 1.25Gbps、DDMなしの20km、



適用

1. ギガビットのイーサネット

2. 繊維チャネル

3. インターフェイスを転換するスイッチ

4. 転換されたバックプレーンの塗布

5. ルーター/サーバー インターフェイス

6. 他の光学輸送システム

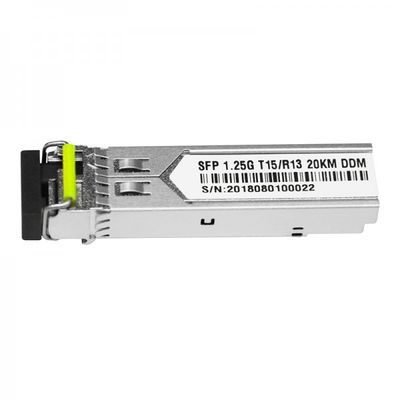

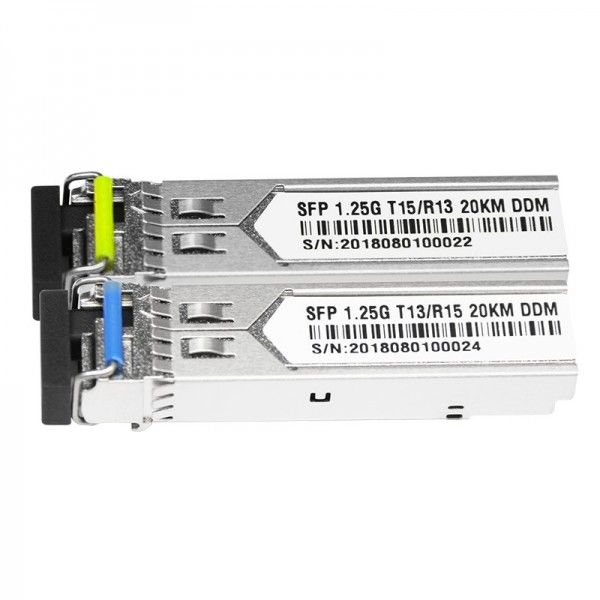

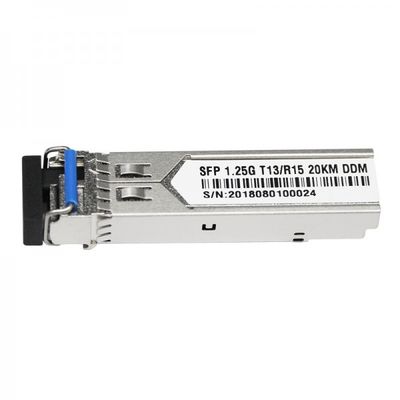

プロダクト映像



工場イメージ

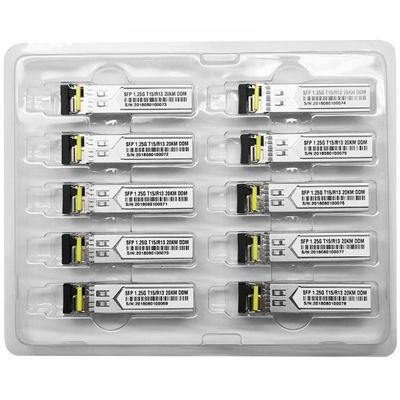

船積み
